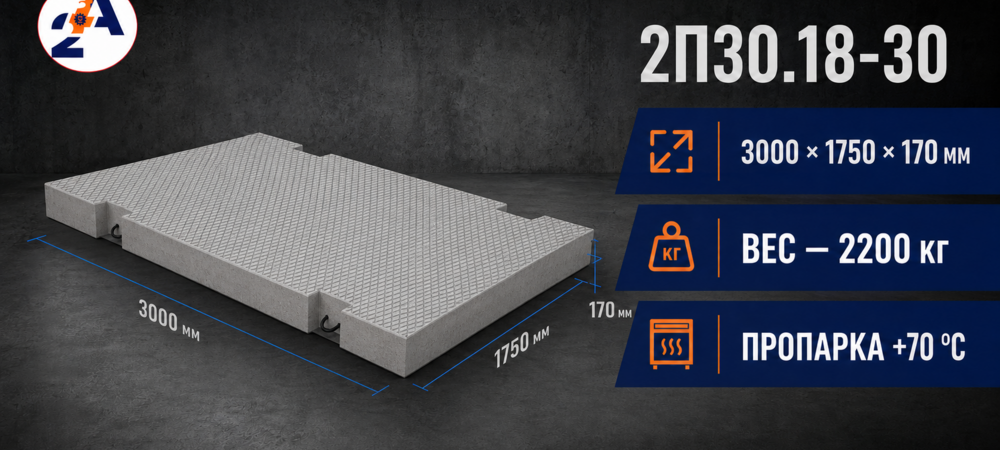

ГОСТ 21924.0-84 описывает технические требования к железобетонным плитам, предназначенным для покрытия городских дорог, и условия их применения. Стандарт распространяется на ЖБИ, армированные преднапряженной и ненапрягаемой арматурой. Назначение ЖБ плит: устройство сборных покрытий временных и постоянных дорог, рассчитанных на нагрузку Н-10 и Н-30.
Изделия, о которых идёт речь в документе, допускается применять в регионах с расчётной наружной температурой до -40°С. Документ не распространяется на продукцию, предназначенную для устройства дорог на стройплощадках, внутрихозяйственных и внутренних дорог предприятий.
Классификация по назначению и конфигурации
В зависимости от назначения, в маркировке указывают тип железобетонной плиты — 1 или 2: 1 — для постоянных дорожных покрытий, 2 — для временных. По конфигурации продукция подразделяется на такие типы:
- П — прямоугольная плита, ПБ — аналогичная форма, на нижней поверхности (на одной длинной стороне) имеется выступ высотой 150 мм;
- ПББ — прямоугольное изделие, на нижней поверхности (на 2 коротких сторонах) имеются выступы высотой 150 мм;
- ПТ — трапециевидное изделие, ПШД и ПШП —шестиугольные осевые, первая диагональная, вторая поперечная, применяются редко;
- ДПШ и ППШ — половины шестиугольных плит, первая диагональная, вторая поперечная.
В ГОСТ приводятся форма, основные размеры и масса дорожных плит.
Конструктивные особенности и допуски
В изделиях для постоянных дорог предусмотрены монтажные скобы. Плиты для временных покрытий изготавливаются без скоб, и также допускается не делать для них ниши. Изделия типов П и ПТ допускается изготавливать с отверстиями или пазами. В первом случае предусмотрен цанговый захват, во втором — беспетлевой монтаж. Это альтернатива монтажным петлям. Количество и расположение отверстий и пазов рассчитывают исходя из проектной документации, с учётом того, как будет происходить монтаж.
Изделия изготавливаются рифлёными с одной стороны (рабочей), а те, что предполагается укладывать этой поверхностью вверх, должны быть шероховатыми.
Примечания:
- на лицевой стороне допускается наличие фаски, размер которой не должен превышать 10 мм;
- в местах монтажа скоб и петель могут присутствовать скосы размером до 5 мм включительно, а под скобами допускается наличие ниш до 20 мм вглубь;
- изделия для покрытия временных дорог могут изготавливаться с технологическими скосами размером до 8 мм включительно;
- внешний вид плит может отличаться от стандартного, при условии, что их характеристики соответствуют ГОСТ 21924.0-84;
- изделия, армированные ненапрягаемой арматурой, могут оснащаться монтажными петлями, ориентированными вертикально;
- беспетлевые ЖБИ могут иметь конструктивные особенности (фаски, закругления), в т. ч. меньшего или большего размера, чем предписывает стандарт.
Монтажные петли, если они предусмотрены, должны находиться в пределах рабочей поверхности.
Технические требования
В ГОСТ 21924.0-84 подробно описаны требования, которым должны соответствовать железобетонные дорожные плиты и бетон. Приведены марки бетона по водонепроницаемости и морозостойкости для регионов с различной среднемесячной температурой в наиболее холодном месяце. Для плит приводятся предельные значения отклонений геометрических параметров.
Также в документе указаны требования к уровню водопоглощения, температуре изотермической выдержки, портландцементу, пластифицирующим и воздухововлекающим добавкам. Отдельный подраздел содержит перечисление классов арматурной стали. Указаны требования к ней и особенности применения.
Маркировка, правила приёмки, методы контроля и испытаний, хранение и транспортировка — всё это также изложено в ГОСТ 21924.0-84.
